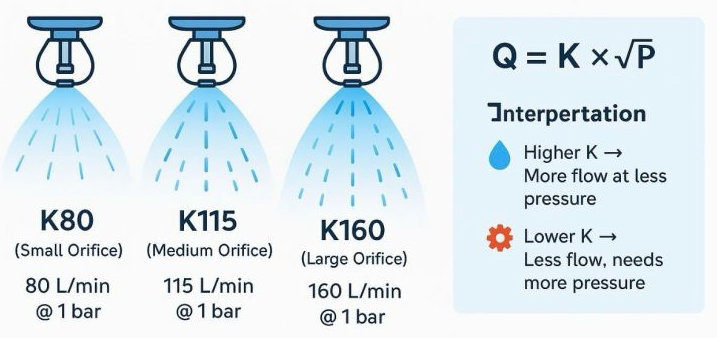

K Factor نازل چیست؟

K Factor یا ضریب دبی نازل یکی از پارامترهای مهم در انتخاب و محاسبه عملکرد اسپری نازل‌های صنعتی است. این ضریب ارتباط بین دبی نازل و فشار کاری را مشخص می‌کند و به مهندسان کمک می‌کند تا دبی نازل را در فشارهای مختلف محاسبه و نازل مناسب را برای یک سیستم اسپری انتخاب کنند.

هر اسپری نازل، بسته به طراحی داخلی، قطر اوریفیس، نوع پاشش و مشخصات هندسی خود، در یک فشار مشخص مقدار معینی سیال را عبور می‌دهد. K Factor یک ضریب مشخصه است که می‌توان از آن برای محاسبه دبی نازل در فشارهای مختلف استفاده کرد.

رابطه عمومی به صورت زیر است:
Q = K × √P

که در آن:
Q = دبی نازل (معمولا بر حسب لیتر بر دقیقه)

P = فشار کاری نازل (معمولا برحسب bar)

K Factor = K  یا ضریب دبی نازل

واحد K Factor به واحدهای مورد استفاده برای دبی و فشار بستگی دارد؛ بنابراین هنگام استفاده از K Factor باید واحدهای ارائه‌شده توسط سازنده نازل به‌دقت بررسی شوند.

نحوه محاسبه دبی نازل با K Factor
فرض کنید یک اسپری نازل دارای K Factor = 10 باشد و فشار کاری آن  4bar باشد.
در این حالت:
Q = 10 × √4
بنابراین:
Q = 20
اگر K Factor بر اساس L/min و bar تعریف شده باشد، دبی نازل برابر با  20L/min خواهد بود.

رابطه فشار و دبی در اسپری نازل
یکی از نکات مهم در طراحی سیستم‌های اسپری این است که دبی نازل با ریشه دوم فشار متناسب است.
به طور کلی:
Q₂ / Q₁ = √(P₂ / P₁)

در نتیجه:
برای دو برابر شدن دبی >> تقریباً به چهار برابر فشار نیاز است.
این رابطه در بسیاری از اسپری نازل‌های هیدرولیکی (تک سیال) کاربرد دارد.

مثال تغییر فشار: فرض کنید یک نازل در فشار  1bar دارای دبی 10L/min باشد.
در فشار  4bar:
Q₂ = 10 × √(4/1) = 20 L/min
بنابراین افزایش فشار از 1 به  4bar باعث دو برابر شدن دبی می‌شود، نه چهار برابر شدن آن.

آیا K Factor برای همه نازل‌ها یکسان است؟

خیر، حتی دو نازل با زاویه پاشش یکسان ممکن است به دلیل تفاوت در طراحی داخلی و قطر اوریفیس، K Factor متفاوتی داشته باشند.

K Factor به عواملی مانند:
– قطر و شکل اوریفیس

– طراحی داخلی نازل

– نوع الگوی پاشش

– جنس و ساختار نازل

– نوع سیال

بنابراین نمی‌توان یک K Factor ثابت را برای تمام اسپری نازل‌ها در نظر گرفت.

تفاوت K Factor و ظرفیت نازل
K Factor یک ضریب محاسباتی است، در حالی که ظرفیت نازل معمولاً به صورت دبی در یک فشار مشخص در کاتالوگ سازنده ارائه می‌شود.
به عنوان مثال، ممکن است در دیتاشیت یک نازل نوشته شود:
Flow Rate = 15 L/min @ 3 bar
از این اطلاعات می‌توان برای تعیین عملکرد نازل در فشارهای دیگر استفاده کرد؛ البته در طراحی دقیق سیستم بهتر است به جدول عملکرد و منحنی Flow Rate سازنده مراجعه شود.

و در آخر: نکته مهم در انتخاب اسپری نازل
انتخاب نازل تنها بر اساس K Factor انجام نمی‌شود. برای انتخاب صحیح باید حداقل پارامترهای زیر بررسی شوند:
دبی ، فشار ، زاویه پاشش ، الگوی پاشش، اندازه قطرات، جنس نازل، نوع سیال، شرایط فرآیندی
